Productdetails:
|
| Type: | Enige As | Motorvoltage: | 24 V |
|---|---|---|---|
| Zaal: | facultatief | Installatie: | Horizontaal, Verticaal |
| Kleur: | Zilveren Grijs | Materiaal: | Staal met hoge weerstand |
| Garantie: | 10 jaar | ||
| Markeren: | SE1 zwenkende Dragende Aandrijving,Het zwenkende Dragende Staal van het Aandrijvingsnitride,Het kleine Zwenkende Staal van het Aandrijvingsnitride |
||

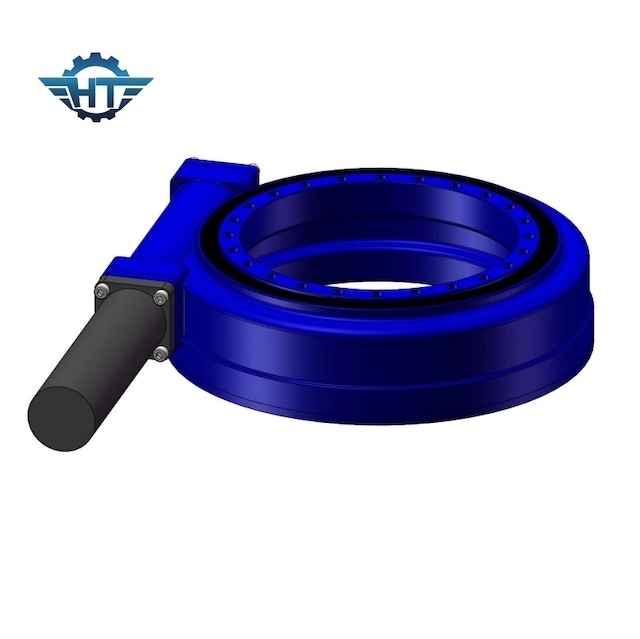

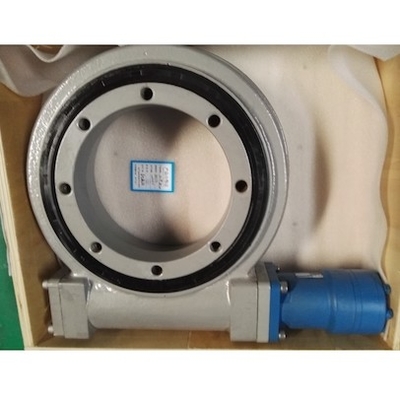

SE1 klein Zwenkend het Nitridestaal Met hoge weerstand van het Aandrijvingsgebruik voor Zonne Volgend Systeem
Zwenkende Aandrijving met hoge weerstand
Thermische behandeling van het Zwenken van Aandrijving
Toevoerkanaalthermische behandeling: De toevoerkanalen van het zwenkende lager worden oppervlakte-inductief gedoofd, en de het doven hardheid wordt verzekerd bij HRC 55-62, die voldoende diepte van vaste vorm gegeven laag kan bereiken.
Toestelthermische behandeling: wegens de behoefte om kracht, één van de zwenkende ringen over te brengen heeft gewoonlijk tanden. De thermische behandelingsstaat van het toestel is over het algemeen genormaliseerd of aangemaakt. De tandoppervlakte kan ook volgens de eisen van de gebruiker worden gedoofd. De het doven hardheid is tussen 50 en 60 HRC en de voldoende diepte kan worden gewaarborgd. Toestel het doven kan in het volledige tand doven en enige tandinductie worden verdeeld die afhankelijk van de toepassing verharden. Enig-tand de inductie die kan in de wortel van de tandoppervlakte het doven en tandoppervlakte het doven worden verdeeld verharden.
Thermische behandeling van kleine zwenkende dragende Toevoerkanaalthermische behandeling: De toevoerkanalen van het zwenkende lager worden oppervlakte-inductief gedoofd, en de het doven hardheid wordt verzekerd bij HRC 55-62, die voldoende diepte van vaste vorm gegeven laag kan bereiken.
Technische Gegevens van de Zwenkende Aandrijving van SE1
| SE1 zwenk Aandrijving | Motorgegevens | ||
| Geschatte Torsie | 384 N.m | Nominale spanning | 24 VDC |
| Geschatte Snelheid | 0,06 t/min | Geschatte Stroom | <8 A=""> |
| Max Output | Torsie (3sec.) 460 N.m | Outputmacht | 25 W |
| Verhouding | 32:1 | Geschatte Snelheid | 2 t/min |
| Temperatuur | -30℃~80℃ | Draadlengte | 1 METER |
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
Vlakke éénassige toepassing
De vlakke enig-as volgende steun is een vorm van het volgen van steun met noord-zuid regeling en het oost-west volgen. Volgens het astronomische algoritme, drijft de motor de steun om het modulespoor te maken de azimuthoek van de zon, de directe component van zonlicht op de oppervlakte van de photovoltaic module, verhoogt en dan de machtsgeneratie verhoogt.
