Productdetails:
|
| Voeding: | 24 VDC | Model: | SE-serie |
|---|---|---|---|
| Eigenschap: | Hoge precisie zwenkaandrijving | Materiaal: | afgietsel |
| Certificering: | ISO9001, CE | Outputtorsie: | 0.4~21 KNM |
| Bescherming: | IP66 | Plaats van herkomst: | Changzhou, China |
| Markeren: | slewing drive for solar tracking system,slew drive for solar tracker |
||

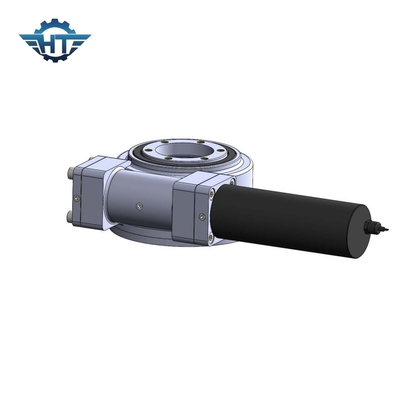

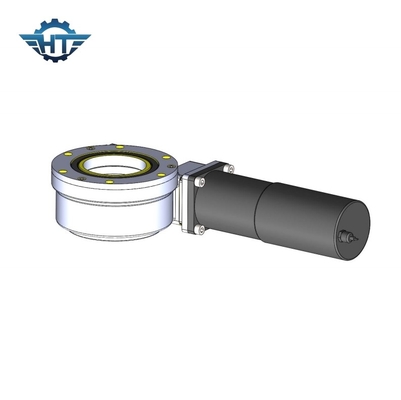

Zonne zwenkt Klein van de hoge Precisieworm Aandrijving met Gedoofde Toesteloppervlakte voor Zonnedrijvers
Worm Zonne zwenkt Klein Aandrijvingsbeschrijving
De zwenkende aandrijving is een versnellingsbak die radiale en asladingen kan veilig houden, evenals een torsie overbrengen voor het roteren. De omwenteling kan in één enkele as of in veelvoudige assen samen zijn. De zwenkende aandrijving wordt gemaakt door tandwieloverbrenging, lagers, verbindingen, huisvesting, motor en andere hulpcomponenten te vervaardigen en hen te assembleren in een gebeëindigde versnellingsbak.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassing
De zwenkende aandrijving wordt hoofdzakelijk gebruikt in de speciale platforms van de voertuigleiding, op zwaar werk berekende flatbed vrachtwagens, containerkranen, vrachtwagen-opgezette kranen, vrachtwagenkranen, lucht het werkvoertuigen, kranen, brugkranen, kleine windenergieposten, ruimtevaartmededelingen, satellietontvangst, zonne volgende systemen en veel andere industrieën. Vooral de laatste jaren, wordt de snelle ontwikkeling van de zonne photovoltaic industrie van de machtsgeneratie wijd gebruikt. De roterende aandrijving wordt gebruikt in de zonne photovoltaic industrie van de machtsgeneratie, en is over het algemeen uitgerust met een roterende aangepaste motor of een AC aangepaste motor; in bouwmachines, wordt een hydraulische motor hoofdzakelijk gevormd als machtsaandrijving.
