Productdetails:
|
| Model: | 3 duim | Toestelverhouding: | 31:1 |
|---|---|---|---|
| Efficiency: | 40% | Installeer: | Verticaal |
| Type: | Enige Worm en Ingesloten Huis | Toepassing: | Zonne-energie |
| OEM de dienst: | Beschikbaar | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | 24V planetarische Motor | Materiaal: | 42Crmo |
| Markeren: | VE3 kleine Zonnedrijver die Driv zwenken,Het zwenken de Enige Worm van de Aandrijvingsmotor,VE3 kleine elektrisch zwenkt aandrijving |
||

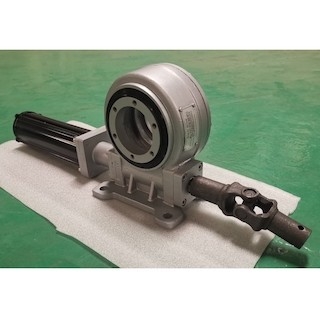

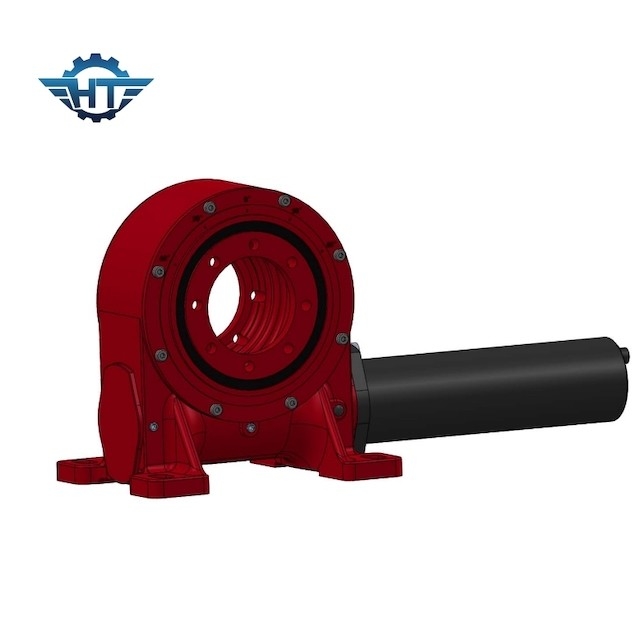

VE3 kleine Grootte Zwenkende Aandrijving, IP66 voor het 30 die Gebiedsleven in Zonne Volgend Systeem wordt toegepast
Het gebied-Leven 30 van IP66 zwenkt Aandrijving
Volgens de openheid van het zwenkende mechanisme van de aandrijvingstransmissie, kan de zwenkende aandrijving in open type en gesloten type worden verdeeld. Gewoonlijk, wordt de open typestructuur meestal gebruikt in toepassingen waar het milieu te ruw is en het onderhoud en de onderhoudscyclus kort zijn, en de open typestructuur is geschikter voor delen. inspectie, onderhoud en onderhoud, en geschiktere vervanging. Anderzijds, waar de milieuvoorwaarden niet veel veranderen en het milieuvervuilingniveau onder het middelgrote niveau is, kan de gesloten structuur een langere cyclus van het onderhoudsleven verstrekken.
De zwenkende aandrijving kan radiale en asladingen veilig houden, evenals een torsie overbrengen voor het roteren. De omwenteling kan in één enkele as, of in veelvoudige assen samen zijn. De zwenkende ringsaandrijving wordt gemaakt door tandwieloverbrenging, lagers, verbindingen, huisvesting, motor en andere hulpcomponenten te vervaardigen en hen te assembleren in een gebeëindigde versnellingsbak
Productvoordelen
De opmerkelijke voordelen van de zwenkende aandrijving zijn als volgt:
• Het ontwerp is zeer compact, geschikt voor installatie van mechanisch materiaal met beperkte ruimte.
• Zeer hoge lastcapaciteit in een zeer compact ontwerp.
• langdurig.
• Lage onderhoudskosten.
• De gegoten huisvesting beschermt interne delen.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Holding Torsie (N.m) |
Het overhellen Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie | IP | WorkingTep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 3“ | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 12 |
| 5“ | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 18 |
| 7“ | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 32 |
| 8“ | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 28 |
| 9“ | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 52 |
| 12“ | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 65 |
| 14“ | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 88 |
| 17“ | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 135 |
| 21“ | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja | 192 |
| 25“ | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Ja |
251 |
Toepassingen
Ontwerpeigenschappen en toepassingsgebieden van nieuwe type zwenkende aandrijving (wormtoestel en worm zwenkend mechanisme)
Shell wordt gemaakt van uit gegoten staal van uitstekende kwaliteit met zeer met hoge weerstand. Het wormtoestel en de worm zijn allen worden gemaakt van 42CrMo en het foto-ion nitrided. De slijtageweerstand en de sterkte zijn hoger dan het traditionele binnenlandse gasnitriding 50Mn materiaal. Sterker dan de hardheid, is de levensduur langer. Dit product kan voor flatbed vervoervoertuigen, logboekkranen, enig-kolomkranen, straalheftoestellen, vrachtwagen-opgezette kranen, lucht het werkvoertuigen, zonne-energie voor zonneinspecties, automatiseringsmateriaal en ander mechanisch materiaal worden gebruikt; in de zonne photovoltaic industrie van de machtsgeneratie, is de zwenkende aandrijving over het algemeen uitgerust met de planetarische aangepaste motoren van gelijkstroom of worden AC aangepaste motoren hoofdzakelijk gebruikt; in bouwmachines, worden de hydraulische motoren hoofdzakelijk gebruikt als systemen van de machtsaandrijving.
