Productdetails:
|
| Materiaal: | gieten van ijzer | Model: | SDE3" |
|---|---|---|---|
| maat: | 3-25 inch | Boor diameter: | 100-800mm |
| Versnellingsopties: | Externe versnellingen | Garantie: | 5 jaar |
| OEM: | Verkrijgbaar | Roterende soort: | Dubbele as |
| Markeren: | Kleine zwenkaandrijving met dubbele as,25 inch zwenkaandrijving met dubbele as,SDE 3" zwenkaandrijving met dubbele as |
||

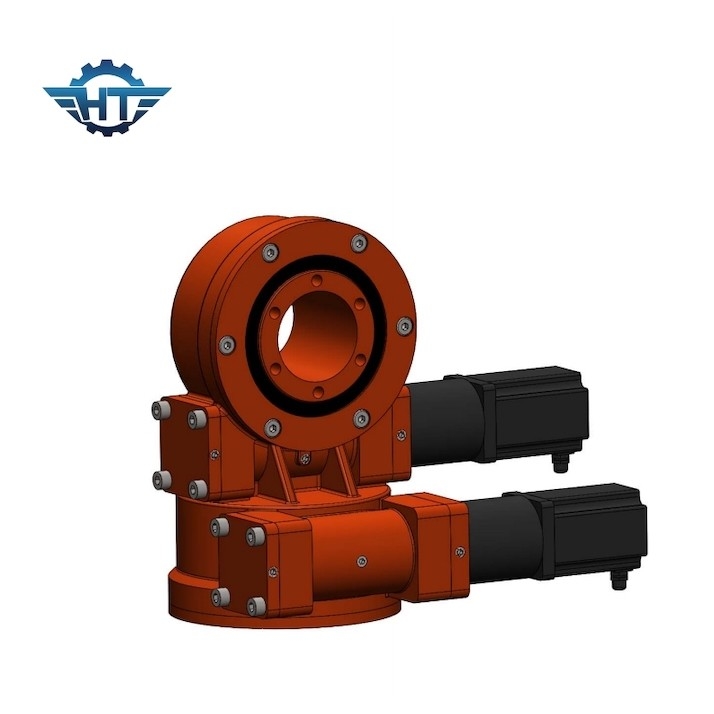

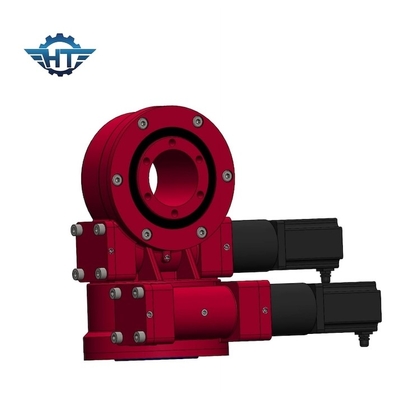

Kleine gesloten behuizing met zwenkwiel met twee assen voor project met zonnevolgpaneel
Zwenkuitrusting Beschrijving
De zwenkaandrijvingen van Hangtuo bieden een grote overbrengingsverhouding in een enkele versnellingstrap, geoptimaliseerd voor gewicht versus prestatie.De wormen en tandwielen zijn geassembleerd in een onopvallende, zelfborgende en kant-en-klare behuizing, waardoor het product kan reageren op alle axiale en radiale krachten en resulterende kantelmomenten die worden gecreëerd in de meest uitdagende toepassingen.Deze zeer aanpasbare producten hebben ook een sterke schokbestendigheid, duurzame prestaties, soepele rotatie, lagerbescherming en afgedichte aandrijfopties.Alle technische voordelen, gecombineerd met toonaangevende kwaliteitsnormen, maken Hangtuo-producten de ideale kandidaten voor prestatiekritische, zware toepassingen.
SDE-model Prestatieparameters zwenkaandrijving
| Prestatieparameters SDE-model | ||||||||||||
| Model | Nominaal uitgangskoppel (Nm) |
kantelmoment (kN.m) |
Vasthoudkoppel (kN.m) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Efficiëntie |
Precisie (rang) |
IK P |
Werktemp (℃) |
Zelfremmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Het werkingsprincipe van de zwenkaandrijving
De worm wordt aangedreven door de motor, die de zwenkaandrijving aandrijft om te roteren en het koppel af te geven via de flens die in de behuizing is bevestigd.Zwenkaandrijving is omgekeerd zelfremmend vanwege de wormwieloverbrenging met omgekeerde zelfremmende eigenschappen.
Belangrijkste kenmerken
1. stabiel
2. hoge precisie
3. uitstekende prestaties
