Productdetails:
|
| Model: | 9 inch | Overbrengingsverhouding: | 61:1 |
|---|---|---|---|
| Sollicitatie: | PV-zonnetrackers | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | Gelijkstroom elektromotor | Installatie: | horizontaal of verticaal gemonteerd |
| Kleur: | Zoals gevraagd | Terugslag: | minder dan 0,1 graad |
| Markeren: | Verticale PV wormwiel zwenkaandrijving,9 inch wormwiel zwenkaandrijving,enkele as wormwiel zwenkaandrijving |
||

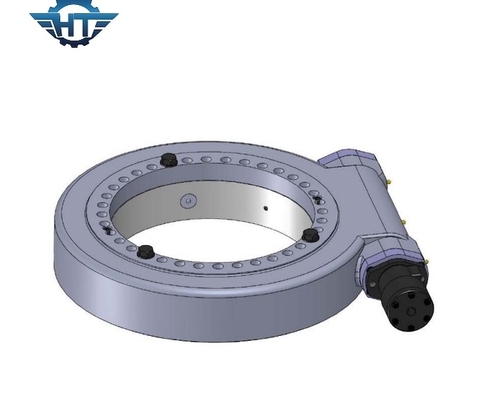

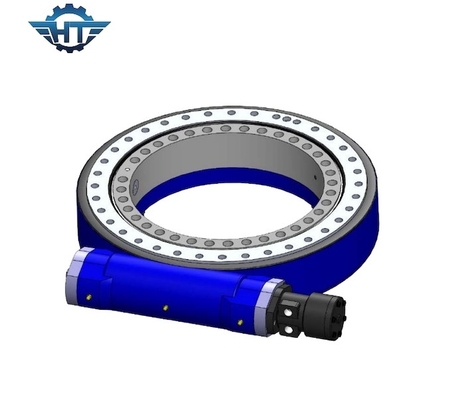

Enkele as 9 inch verticale wormwielzwenkaandrijving met hoge nauwkeurigheid voor PV Solar Trackers
9 inch verticale wormwielzwenkaandrijving Beschrijving
De zwenkaandrijving is een versnellingsbak die veilig radiale en axiale belastingen kan opnemen en een draaimoment kan overbrengen.De rotatie kan in een enkele as zijn of in meerdere assen samen.Zwenkaandrijvingen worden gemaakt door tandwielen, lagers, afdichtingen, behuizingen, motoren en andere hulpcomponenten te vervaardigen en samen te voegen tot een afgewerkte versnellingsbak.
Zwenkaandrijving zonder speling is een speciale zwenkaandrijving waarbij het tandwiel en de worm perfect in elkaar grijpen en ook redelijke smeringsspleten en bedrijfsverwarming hebben.
Prestatieparameters van de SE-serie
| Prestatieparameters van het SE-model | ||||||||||||
| Model |
Nominaal vermogen Koppel (Nm) |
kantelen Koppel (Nm) |
Vasthouden Koppel (Nm) |
Axiaal Laden (kN) |
Radiaal Laden (kN) |
Verhouding | Efficiëntie |
Precisie (rang) |
IK P |
Werktemp. (℃) |
Zelf- vergrendeling |
Gewicht (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 204 |
Voordelen
De belangrijkste voordelen van ZE zwenkaandrijvingen
1. Rotatie 360 graden
2. Aansluiting van een aandrijfmotor vanaf de linker- of rechterkant,
3. Tijdens de installatie is het niet nodig om de tandwielspeling aan te passen;dit is al ingesteld door de producent vóór de fabriek
4. Eenvoudige installatie en weinig onderhoud
5. Rationeel ruimtegebruik
6. Het tandwiel is zelfremmend;daarom is een rem niet nodig
7. Gemakkelijke en vloeiende manier van starten en stoppen
8. Hoge nauwkeurigheid
