Productdetails:
|
| Overbrengingsverhouding: | 31:1 | Type: | Ingesloten |
|---|---|---|---|
| Sollicitatie: | PV-volgsysteem | Bestuurder: | hydraulische motor |
| IP-klasse: | IP66 | Kleur: | Zoals gevraagd |
| efficiëntie: | 40% | Terugslag: | 0,1 graad |
| Markeren: | SE-wormwielzwenkaandrijving,enkele as kleine tandwielzwenkaandrijving,hoge nauwkeurigheid PV-tandwielzwenkaandrijving |
||

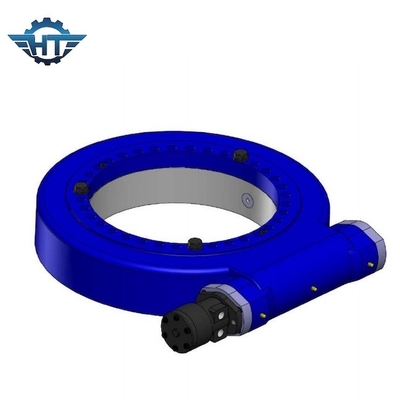

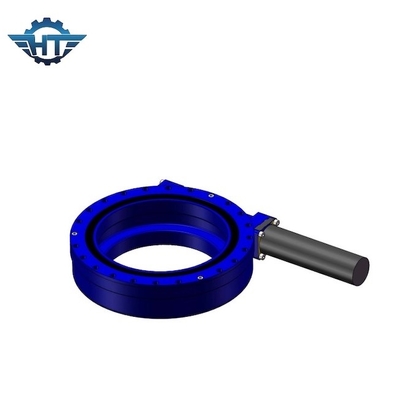

SE wormwiel enkele as kleine zwenkaandrijving voor zeer nauwkeurig PV-volgsysteem
Beschrijving kleine zwenkaandrijving
Solar tracker moet een soepele, langzame en stevige beweging hebben.De tracker moet een hoge positienauwkeurigheid en een hoge mate van betrouwbaarheid hebben.Aan deze vereisten kan worden voldaan door speciaal ontworpen stuurprogramma's die bekend staan als zwenkende stuurprogramma's.
Nauwkeurigheid: 0,1 Graad
Beschikbaar: 3 inch - 12 inch
Horizontale installatie
Het wordt aanbevolen om de zwenkaandrijvingen ondersteboven op de azimut-as te monteren bij toepassingen op zonne-energie voor een betere bescherming en om bescherming toe te voegen voor de elevatie-as.Voor andere toepassingen moeten de montagerichtingen gebaseerd zijn op de evaluatie van het beschermingsniveau en het zal beter zijn voor een betere bescherming.
Verticale installatie
Voor een betere bescherming wordt geadviseerd om de zwenkaandrijvingen volgens de bijgevoegde tekening ondersteboven te monteren bij toepassingen op zonne-energie.Voor andere toepassingen moeten de montagerichtingen gebaseerd zijn op de evaluatie van het beschermingsniveau en het zal beter zijn voor een betere bescherming.
Prestatieparameters van de SE-serie
| Model | Verhouding | Nominaal uitgangskoppel | kantelmoment | Houdkoppel | Axiale belasting | Radiale belasting | Efficiëntie | Precisie | Zelfremmend | Gewicht |
| Nm | Nm | Nm | kN | kN | rang | Ja | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ja | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Ja | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ja | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ja | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Ja | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ja | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Ja | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Ja | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Ja | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ja | 182 |
Functies
1. Door zwenklager als kerncomponent te gebruiken, kan de zwenkaandrijving tegelijkertijd axiale kracht, radiale kracht en kantelmoment dragen.
2. Zwenkaandrijving wordt veel toegepast in modulaire aanhangwagens, alle soorten kranen, hoogwerkers, zonnevolgsystemen en windenergiesystemen.
3. Elektrische en planetaire versnellingsbakken kunnen worden ontworpen volgens de eis van de klant.
4. Zwenkaandrijving heeft het voordeel dat het ruimte bespaart in faciliteiten, maximale laadcapaciteit in een compact ontwerp, lange levensduur, lagere onderhoudskosten, enz.
Structuur tekeningen
1. Behuizingsbasis
2. Draaikrans
3. Racebaan
4. Verzegelen
5. Bovenplaat
6. Aandrijving (hydraulische motor /elektronische motor)
7. Motoradapter
8. O-ring
9. Invoergat
10. As tegenover motor
11. Einddop
12. Dek
13. Encoder
