Productdetails:
|
| Overbrengingsverhouding: | 61:1 | Efficiëntie: | 40% |
|---|---|---|---|
| Type: | Ingesloten | Sollicitatie: | Gekantelde Solar Trackers |
| OEM-service: | Verkrijgbaar | Bestuurder: | hydraulische motor |
| IP-klasse: | IP66 | Kleur: | Zoals gevraagd |
| Markeren: | Horizontale ingesloten kleine zwenkaandrijving,24VDC motor ingesloten zwenkaandrijving,hydraulische motor ingesloten zwenkaandrijving |
||

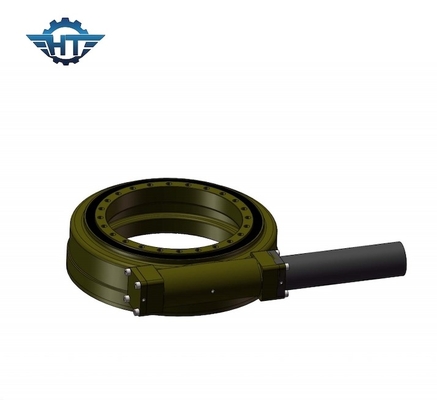

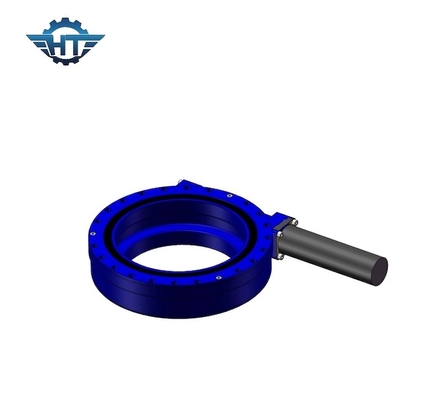

Horizontaal ingesloten kleine zwenkaandrijving bevestigd met 24VDC-motor met voor gekantelde zonnevolgers
Ingesloten kleine zwenkaandrijving Beschrijving
Als krachtbron is de zwenkmotor meestal een DC planetaire reductiemotor of een AC reductiemotor of een hydraulische reductiemotor.AC hydraulische motor wordt voornamelijk gebruikt in de bouwmachines als aandrijfsysteem.Aangezien de kerncomponent een draaikransaandrijving is, kan de zwenkversnellingsbak gemakkelijk de axiale en radiale krachten weerstaan.
Zwenkaandrijving is een nieuw soort zwenkproducten.Het is samengesteld uit worm, draaikrans, totaal gesloten behuizing, elektrische of hydraulische motor.De kerndelen zijn een draaikrans, zodat deze tegelijkertijd axiale belasting, radiale belasting en kantelmoment kan dragen.Vergelijk met de traditionele zwenkproducten, zwenkaandrijving is eenvoudig te installeren en te onderhouden, het kan ook meer ruimte besparen.De typische toepassingen van onze zwenkaandrijving zijn onder meer landbouwmachines, bouwmachines, transportsystemen, kranen, boorplatforms, mijnbouw, leger, dreggen, pretparken, zonne-energiesystemen en andere nieuwe energievelden.
Prestatiegegevens zwenkaandrijving SE-model
| Model | Verhouding | Nominaal uitgangskoppel | kantelmoment | Houdkoppel | Axiale belasting | Radiale belasting | Efficiëntie | Precisie | Zelfremmend | Gewicht |
| Nm | Nm | Nm | kN | kN | rang | Ja | kg | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Ja | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ja | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Ja | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Ja | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Ja | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ja | 182 |
Zwenkende aandrijftoepassing
Zwenkaandrijving is een perfect motion control-product voor de toepassing die een rotatiekoppel vereist.
Zwenkaandrijving voor zonne-energie: het is ontworpen in rotatie van fotovoltaïsche zonne-energiepanelen en verbetert de efficiëntie van de stroomopwekking.Oplossingen voor het volgen van zonne-energie met één of twee assen zijn beschikbaar.
Zwenkende aandrijving voor toepassing van zonnevolgsystemen, waaronder zonneconcentrator, zonneschotel, CPV (geconcentreerde fotovoltaïsche cellen), CSP (geconcentreerde zonne-energie), parabolische trog op zonne-energie, PV-tracker
Voor windgeneratoren: Zwenkaandrijvingen worden gebruikt om het voetstuk in windturbines te laten draaien
Zwenkende aandrijving voor bouwmachines Toepassing: veel toegepast op gemonteerde vrachtwagenkraan, hoogwerker, dokkraan, houtgrijper
Voor industriële markt: automatisering/assemblagelijn, robotarm
Voor satelliet: zwenkaandrijving kan worden gebruikt voor ruimtecommunicatie en global positioning-systemen in een satellietschotel
