Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Overbrengingsverhouding: | 57:1 | Nominaal uitgangskoppel: | 2000 Nm |
| Houdkoppel: | 13500 Nm | kantelmoment: | 13200 Nm |
| Efficiëntie: | 40% | Standaard kleur: | RAL 9006 |
| Markeren: | SDE kleine zwenkaandrijving met twee assen,PV-tracking zwenkaandrijving met dubbele as,zwenkaandrijving met dubbele as 2000 Nm |
||

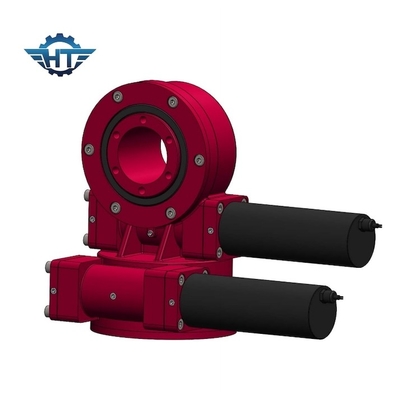

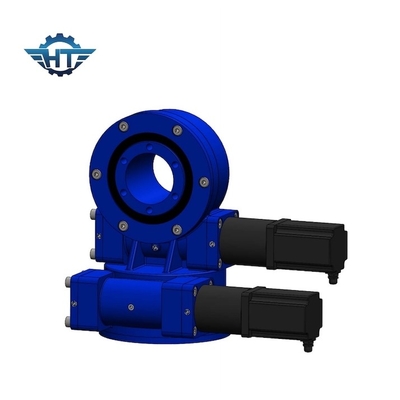

SDE-serie kleine zwenkaandrijving met twee assen en geborstelde motor voor PV-volgsysteem
Tweeassige kleine zwenkaandrijving Beschrijving
Geschiedenis van fotothermische toren
Het ontwerpconcept van het opwekkingssysteem voor thermische zonne-energie in torens werd in de jaren vijftig voorgesteld door de voormalige Sovjet-Unie.In 1950 ontwierp de voormalige Sovjet-Unie 's werelds eerste kleine thermische zonne-energiecentrale van het torentype, en voerde uitgebreide en fundamentele verkenning en onderzoek uit naar technologie voor het opwekken van zonne-energie.Volgens onvolledige statistieken zijn er tussen 1981 en 1991 meer dan 20 experimentele energiecentrales op zonne-energie op megawatt-schaal gebouwd in de wereld, waarvan de belangrijkste vorm de torencentrale is, met een maximale stroomopwekking van 80 MW.In juli 2013 werd het Chinese Qinghai Zhongkong Delingha 50MW-toren thermische zonne-energiecentrale-Phase I-10MW-project met succes geïntegreerd in Qinghai Power Grid, wat aangeeft dat China's zelfontwikkelde zonne-energieopwekkingstechnologie solide stappen heeft gezet in de richting van commerciële exploitatie.
SDE-model zwenkaandrijvingen toegepast in toren-CSP
| Prestatieparameters SDE-model | ||||||||||||
| Model | Nominaal uitgangskoppel (Nm) |
kantelmoment (kN.m) |
Vasthoudkoppel (kN.m) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Efficiëntie |
Precisie (rang) |
IK P |
Werktemp (℃) |
Zelfremmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Functies
1. Hoog tegenhoudkoppel om de veiligheid van het zonnevolgsysteem te verbeteren
2. Omhullende wormaandrijving binnenin
3. Contact met meerdere tanden om een hoge belasting te garanderen
4. Zelfsluitende functie
Toepassingen
CSP-toren/heliostaat krachtcentrale
Diensten op maat
1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen op elkaar worden afgestemd, zoals hydraulische motoren, stappenmotoren, elektrische motoren enz.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code;onze standaardkleur is RAL 9006.
