Productdetails:
|
| Overbrengingsverhouding: | 31:1 | Normaal uitgangskoppel: | 533 Nm |
|---|---|---|---|
| Plaats van herkomst: | Changzhou, China | Houdkoppel: | 7000 Nm |
| kantelmoment: | 744 Nm | Nominaal uitgangskoppel: | 0,065 tpm |
| Gebruik: | Zonnevolgers | Functie beschermen: | IP66 |
| Markeren: | 360 graden rotatie zwenkaandrijving,geborstelde motor wormwiel zwenkaandrijving,533 Nm wormwiel zwenkaandrijving |
||

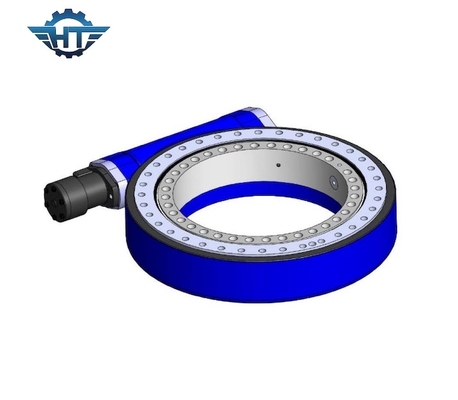

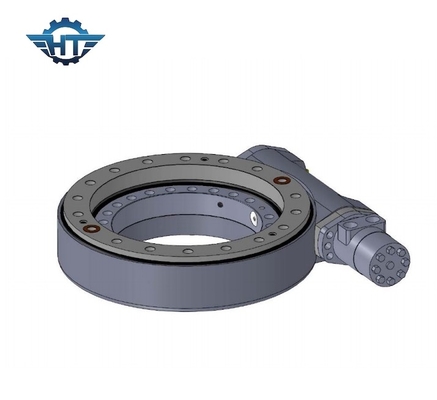

360 graden draaibare aandrijving met geborstelde motor en encoder voor gekantelde zonnetrackers
Beschrijving zwenkaandrijving
Onze SE-schijven bieden een IP66-geclassificeerde behuizing die bijna volledige bescherming biedt tegen omgevingsdeeltjes zoals stof, vuil, zand en zelfs water.Onze testapparatuur garandeert dat onze producten 30 jaar in het veld meegaan.
Een zwenkaandrijfsysteem is een compact geconstrueerde eenheid die bestaat uit een worm, tandwiel, basis, huis, lagers en andere accessoires.Deze unit brengt de voordelen van een tandwiel en een worm in één unit.
Prestatieparameters van de SE-serie
| Prestatieparameters van het SE-model | ||||||||||||
| Model |
Nominaal vermogen Koppel (Nm) |
kantelen Koppel (Nm) |
Vasthouden Koppel (Nm) |
Axiaal Laden (kN) |
Radiaal Laden (kN) |
Verhouding | Efficiëntie |
Precisie (rang) |
IK P |
Werktemp. (℃) |
Zelf- vergrendeling |
Gewicht (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40~+120 | Ja | 204 |
DC-motor
Verschillende motoren (220VAC, 380VAC motoren, 12VDC, 24VDC, 48VDC motoren, servomotoren en stappenmotoren) kunnen worden ontworpen volgens de eis van de klant.
1. Gebruik een dubbele ondersteunende structuur voor de uitgaande as, zodat het maximale koppel van de versnellingsbak aanzienlijk wordt verhoogd.
2. Het zonnewiel en het planetaire wiel zijn verbonden door een spiebaan die het maximale koppel van de versnellingsbak verhoogt en de levensduur verlengt.
3. We gebruiken tandwielen in de ingangsfase, waardoor het geluid laag is en soepel verloopt op hoge snelheid.De binnenste tandwielring is gescheiden zodat we meer verhouding kunnen maken en het ontwerp is flexibel.Versnellingsbak en motor zijn geplaatst door middel van een naadfixatie door middel van een axiale schroef, wat de afstemmingsnauwkeurigheid verhoogt en het geluid vermindert.
4. We gebruiken een deegrollerhouder in het planetaire wiel. We gebruiken deegrollerslijpen in plaats van glijdend slijpen, zodat de levensduur van de versnellingsbak veel langer is.
5. Dubbele draagstructuur;Inwendig slijpen op de binnenboring van planetaire tandwielen waardoor de rondheid van de binnenboring kleiner is dan 0,003 mm; draaien door te rollen in plaats van te glijden;HRC60 tandwieloppervlak precisieschrapen; De toepassing van al deze technologieën zorgt voor een superstille en stabiele werking en een lange levensduur van meer dan 10.000 uur.
