Productdetails:
|
| Model: | 5 inch | Overbrengingsverhouding: | 37 |
|---|---|---|---|
| Efficiëntie: | 40% | Type: | Dubbele as |
| Sollicitatie: | volgsysteem voor zonne-energie | OEM-service: | Verkrijgbaar |
| Plaats van herkomst: | Changzhou, China | Bestuurder: | 12/24vdc motoren, servomotoren |
| Markeren: | Zwenkaandrijving met dubbele as met worm,tandwielstructuur Zwenkaandrijving met dubbele as,5 inch zwenkaandrijving met dubbele as |
||

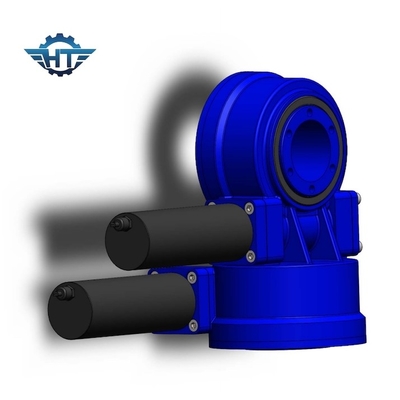

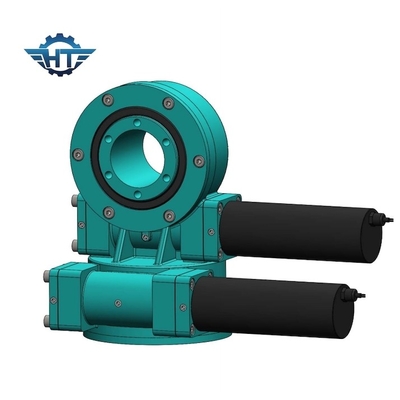

Tweeassige zwenkaandrijving met worm- en tandwielstructuur voor volgsysteem op zonne-energie
Beschrijving worm- en tandwielzwenkaandrijving
Zwenkaandrijvingen bestaan uit zwenklager, wormas, behuizing, lager, motor enzovoort.Motor drijft de wormas aan, de buitenste ring van het zwenklager zal roteren, de buitenring voert het koppel uit via de flens terwijl de binnenring van het zwenklager in de behuizing is bevestigd.
SDE Model Zwenkaandrijvingen Parameters
| Prestatieparameters SDE-model | ||||||||||||
| Model | Nominaal uitgangskoppel (Nm) |
kantelmoment (kN.m) |
Vasthoudkoppel (kN.m) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Efficiëntie |
Precisie (rang) |
IK P |
Werktemp (℃) |
Zelfremmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Functie
Zwenkaandrijving kan meer axiale belasting, radiale belasting en kantelmoment ondersteunen.Draaitafel of frame roteert in azimut en elevatie aangedreven door zwenkaandrijving.
Sollicitatie
Voor zonne-energie: het is ontworpen in een volgsysteem voor zonne-energie en verbetert de efficiëntie van de stroomopwekking.
Voor industrieel gebruik: Hoofdzakelijk gebruikt om twee relatief roterende objecten in 360° aan te drijven.
Voordelen
1. Ontworpen met een zandloper-wormas die zorgt voor meer tandcontact en een hoger koppel
2. De levensduur wordt verlengd door verharding van tandwielen en loopbanen
3. De productprestaties zijn getest en de productkwaliteit is gegarandeerd.
Er zijn veel toepassingen waarin de zwenkaandrijving kan worden gebruikt, voornamelijk omdat deze perfect is voor toepassingen die zowel lasthoudkracht als rotatiekoppel vereisen.
