Productdetails:
|
| Productnaam: | Worm Gear Slew Drive | Het gebiedsleven: | 25~30 Jaar |
|---|---|---|---|
| Toepassing: | Eenvoudige zonne-opsporing | Weerslag: | ≤0.1° |
| Materiaal: | van gietijzer | Opzettende positie: | Horizontaal/verticaal |
| Beschermingsgraad: | IP66 | Werktemperatuur: | -20℃~+80℃ |
| Markeren: | Ve7 zandklok worm gear slew drive,zelfvergrendelende wormversnelling slew drive,enkel zonne-tracking worm slew drive |
||

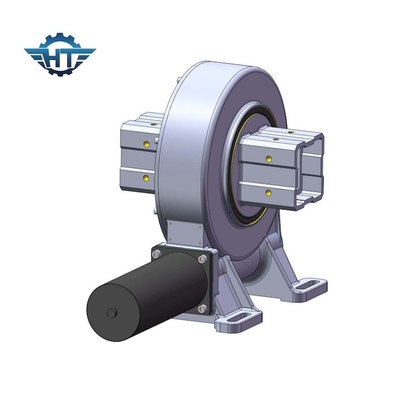

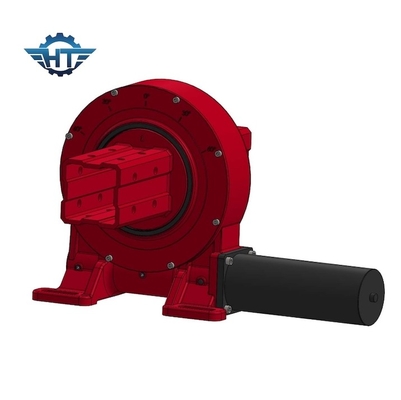

VE7 zandloper omhulsel worm gear slewing drive voor enkel zonne-tracking systeem
Hourglass Worm Gear Slewing Drive Beschrijving
Slingdraden, ook wel bekend als slewingringdraden of slewingringlagers, zijn een soort versnellingsbak die een rotatiebeweging biedt in machinetoepassingen.Deze zijn samengesteld uit een draairing (een groot lager) en een aandrijvingsmechanisme, meestal een wormversnelling of een sporenversnelling.
Hangtuo Mechanical, gevestigd in Changzhou, China, hebben verrijkende en deskundige kennis op het ontwerpen, ontwikkelen en produceren van slewing drives.Ons team is gespecialiseerd in onderzoek en ontwikkeling op dat gebied.Onze ervaring bestrijkt de gebieden van traceringstechnologieën voor fotovoltaïsche systemen, machinebouw, slewingdrive-technologie.
VE-modelprestatieparameters
| VE-modelprestatieparameters | ||||||||||||
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Werkingsbeginsel
Het werkingsprincipe van de draaibank is gebaseerd op een versnellingsbak.de planetaire tandwielen in het aandrijfmechanisme sturen het koppel over naar de buitenste en de binnenste tandwielenDe buitenring is aan de draaicap aangesloten en de binnenring aan het aandrijfsmechanisme.Door de rotatie van het aandrijfmechanisme te regelen, kan de rotatie van de aan de draaiende aandrijving verbonden belasting worden geregeld.
Toepassingen
Zonne-trackers, met inbegrip van zonne-trackingsystemen met één en twee assen, windturbines, satelliet- en radarschotels, vrachtwagenkraan, manliften, nutsapparatuur,aanhangsels voor hydraulische apparatuur, oliewerktuigapparatuur, bandenhandhavers, gravers en autoliften.
