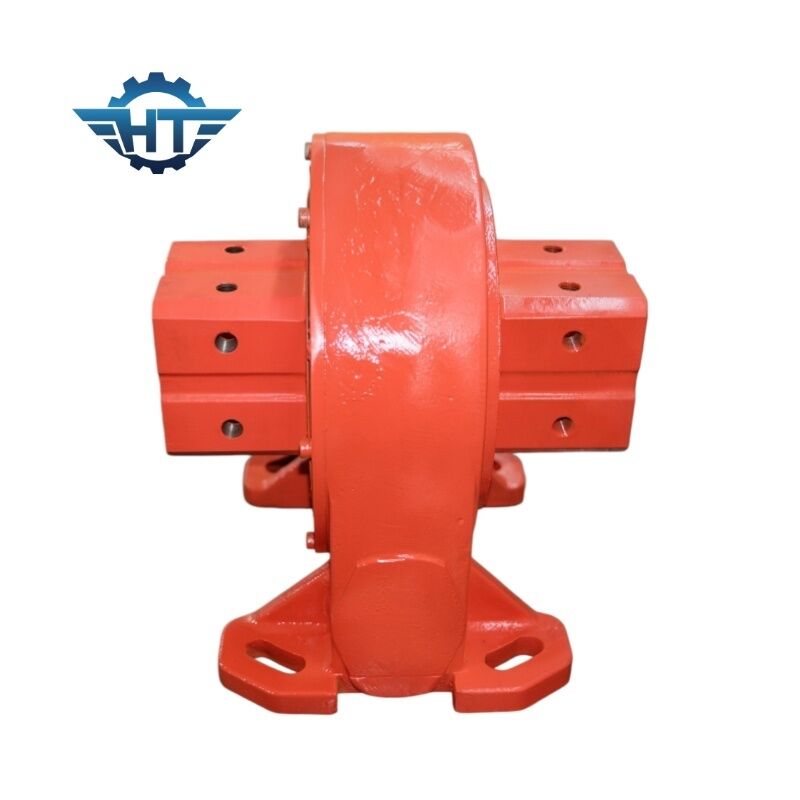

Zelfvergrendelende wormversnellingsdrijving voor zonne- en industriële apparatuur

Zelfvergrendelende wormwiel-draai-aandrijving voor zonne- en industriële apparatuur

Beschrijving

Een wormwiel-draai-aandrijving is een compacte roterende transmissieoplossing die is ontworpen om gecontroleerde rotatie, een hoog koppel en betrouwbare lastondersteuning te bieden in een breed scala aan mechanische systemen. Het integreert een draailager, wormwielmechanisme, behuizing, lagers, bouten en andere mechanische componenten in één compacte aandrijfeenheid.

Met zijn hoge koppelcapaciteit, zelfvergrendelende vermogen, compacte structuur en precieze positionering is de wormwiel-draai-aandrijving bijzonder geschikt voor toepassingen die gecontroleerde roterende beweging en stabiele lastvastzetting vereisen.

Voor zonne-trackingtoepassingen kan de draai-aandrijving worden gecombineerd met een DC planetaire tandwielmotor of AC tandwielmotor om betrouwbare azimut- of elevatiebeweging te bieden. In bouw- en industriële machines kan deze ook worden aangedreven door een hydraulische motor voor roterende toepassingen met hoge belasting.

Hoe werkt een wormwiel-draai-aandrijving?

Het wormwielmechanisme brengt motor- of hydraulische kracht over op de draairing, waarbij de ingaande rotatie wordt omgezet in gecontroleerde roterende beweging. De wormwieloverbrenging biedt een hoge reductieverhouding binnen een relatief compacte behuizing.

Een van de belangrijkste voordelen is de zelfvergrendelende eigenschap. Mits correct geselecteerd voor de toepassing, kan de aandrijving omgekeerde rotatie door externe belastingen weerstaan, waardoor de vereiste positie behouden blijft wanneer de motor niet in bedrijf is.

Dit maakt wormwiel-draai-aandrijvingen geschikt voor apparatuur die wordt blootgesteld aan veranderende belastingen, trillingen, windkrachten of positioneringsvereisten.

Parameters van VE Model Draai-aandrijvingen

Belangrijkste Kenmerken van de VE Wormwiel-Draai-Aandrijving

1. Hoog Koppel en Laadvermogen

De VE-serie is ontworpen om een hoog uitgangskoppel over te brengen en tegelijkertijd aanzienlijke axiale en radiale belastingen te ondersteunen. Verschillende aandrijfmaten stellen ingenieurs in staat om een geschikte configuratie te kiezen op basis van het vereiste koppel, het kantelmoment en de structurele belastingen.

2. Zelfvergrendelend Wormwielontwerp

De wormwieloverbrenging kan onder geschikte bedrijfsomstandigheden een zelfvergrendelende functie bieden. Dit helpt de positie van de aangedreven structuur te handhaven zonder continu motorvermogen en is met name nuttig voor zonne-tracking en positioneringsapparatuur.

3. Nauwkeurige Roterende Positionering

Met een nauwkeurigheid van de roterende positionering tot ≤0.1°, kan de draai-aandrijving worden gebruikt in toepassingen waar gecontroleerde hoekbeweging belangrijk is, waaronder zonne-trackers, antenne-positioneringsapparatuur en industriële roterende machines.

4. Compacte Geïntegreerde Constructie

De draairing, het wormwielmechanisme, de behuizing, de lagers en de montagecomponenten zijn geïntegreerd in een compacte aandrijfeenheid. Dit ontwerp vereenvoudigt de installatie en kan de benodigde ruimte voor het roterende transmissiesysteem verminderen.

5. Afgedicht en Corrosiebestendig Ontwerp

De gesloten behuizing helpt interne transmissiecomponenten te beschermen tegen stof, vocht en andere omgevingsverontreinigingen. De aandrijving kan worden geconfigureerd voor buitentoepassingen waar milieubescherming en langdurige mechanische betrouwbaarheid vereist zijn.

6. Meerdere Aandrijfconfiguraties

Afhankelijk van de toepassing kan de draai-aandrijving worden geleverd met verschillende aandrijfoplossingen, waaronder DC tandwielmotoren, AC tandwielmotoren en hydraulische motoren. Dit biedt flexibiliteit voor zonne-tracking systemen, mobiele machines en industriële apparatuur.

Wormwiel-Draai-Aandrijving voor Zonne-Tracking Systemen

Zonne-tracking is een van de meest gebruikte toepassingen voor wormwiel-draai-aandrijvingen. Een zonne-tracker draai-aandrijving regelt de hoekpositie van fotovoltaïsche modules, zodat de panelen de beweging van de zon gedurende de dag kunnen volgen.

De juiste maat draai-aandrijving hangt af van meer dan alleen het paneeloppervlak. Belangrijke selectiefactoren zijn:

• Totaal fotovoltaïsch moduleoppervlak

• Gewicht van de trackerstructuur

• Aantal en rangschikking van modules

• Offset van het zwaartepunt

• Windbelasting en overlevingswindsnelheid

• Vereiste trackingnauwkeurigheid

• Bedrijfssnelheid

• Vereist houdkoppel

• Installatieoriëntatie

• Lokale omgevingsomstandigheden

Als algemene referentie kunnen de volgende zonnepaneeloppervlakken worden overwogen voor voorlopige selectie:

Deze waarden zijn alleen voor voorlopige referentie. De definitieve selectie van de zonne-tracker draai-aandrijving moet gebaseerd zijn op de volledige mechanische belastingsomstandigheden en niet alleen op het paneeloppervlak.

Wormwiel-Draai-Aandrijving voor Industriële Toepassingen

Naast fotovoltaïsche tracking systemen zijn wormwiel-draai-aandrijvingen breed toepasbaar op apparatuur die gecontroleerde roterende beweging en een hoge belastingscapaciteit vereisen.

Typische toepassingen zijn:

• Zonne-tracking systemen

• Windenergieapparatuur

• Satelliet- en antenne-positioneringssystemen

• Truckkranen en hefapparatuur

• Hoogwerkers

• Bouwmachines

• Haven- en maritieme apparatuur

• Mijnbouwmachines

• Metallurgische apparatuur

• Staalproductieapparatuur

• Landbouwmachines

• Afvalwater- en rioolwaterzuiveringsapparatuur

• Materiaalbehandelings- en roterende positioneringsapparatuur

Voor hydraulische toepassingen kan de draai-aandrijving worden gecombineerd met een hydraulische motor om een compact hydraulisch draai-aandrijfsysteem te creëren voor zware machines.

Waarom Kiezen voor een Wormwiel-Draai-Aandrijving?

Vergeleken met conventionele roterende transmissieopstellingen biedt een geïntegreerde draai-aandrijving de voordelen van hoge koppeloverbrenging, compacte installatie, gecontroleerde rotatie, lastvastzetting en vereenvoudigde systeemintegratie.

Voor fabrikanten van zonne-trackers en systeemintegrators biedt de VE-serie meerdere maten en tandwielverhoudingen om verschillende trackerconfiguraties en belastingsvereisten te accommoderen. De aandrijving kan ook worden aangepast met geschikte motoren, montage-interfaces en andere configuraties volgens projectvereisten.

Ondersteuning bij Selectie van Draai-Aandrijvingen

De selectie van een draai-aandrijving moet gebaseerd zijn op de werkelijke toepassing en niet alleen op de aandrijfdiameter of het zonnepaneeloppervlak. Ons engineeringteam kan het vereiste uitgangskoppel, kantelmoment, houdkoppel, axiale belasting, radiale belasting, rotatiesnelheid en omgevingsomstandigheden evalueren om een geschikt model aan te bevelen.

Voor zonne-tracking projecten, gelieve de paneelhoeveelheid en afmetingen, de grootte en het gewicht van de trackerstructuur, het zwaartepunt, de windomstandigheden en de vereiste trackinghoek te verstrekken. Deze informatie maakt het mogelijk om de draai-aandrijving nauwkeuriger te selecteren voor de complete trackingstructuur.
