Productdetails:
|
| Materiaal: | QT | Model: | SE14" |
|---|---|---|---|
| Toestelverhouding: | 85:1 | Nominaal vermogentorsie: | 6550Nm |
| Het houden van Torsie: | 68000Nm | Het overhellen Torsie: | 54200Nm |
| Aslading: | kN 680 | Radiale belasting: | kN 230 |
| Markeren: | solar tracker drive,slewing gear |
||

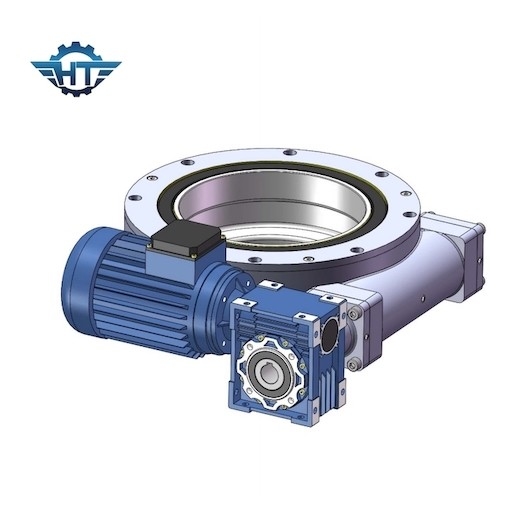

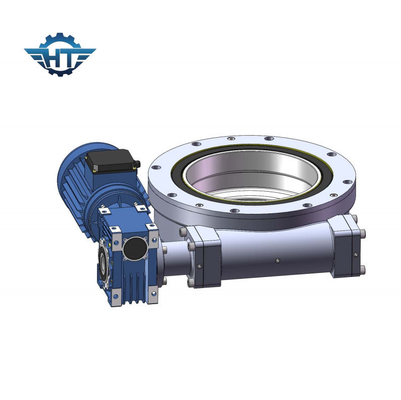

14 zwenkt de duim Grote Hydraulisch Aandrijving voor Kranen en Bouwmachines
Hydraulisch zwenk Aandrijvingsbeschrijving
1. Tandtype: Spiraalvormige tand
2. Dragende lading: lichte lading
3. Aandrijvingstype: Motoraandrijving
4. Module: 5/3.75
5. Aantal wormschachten: 1
6. Toestelverhouding: 85: 1
7. Efficiency: 40%
8. Zelfsluitende toestellen: JA
9 gewicht: 63 kg
Het overhellen Ogenbliktorsie: Deze die torsie is de ernstlading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen
Aslading: De lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.
Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Opmerking: Voor meer gedetailleerde afmetingen en parameters, gelieve te verwijzen naar onze verkooptekeningen.
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
