Productdetails:
|
| Model: | SE14" | Certificaat: | ISO9001, CE |
|---|---|---|---|
| Het schilderen Kleur: | zoals gevraagd | Het houden van torsie: | 54200 NM |
| Het overhellen Torsie: | 68000 NM | Outputtorsie: | 6550 NM |
| Aslading: | kN 680 | Radicale Lading: | kN 230 |
| Markeren: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

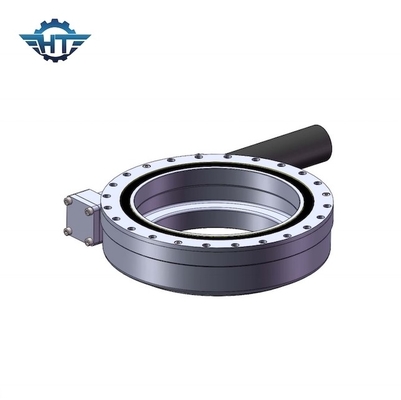

IP66 het ingesloten Hydraulische Wormtoestel Met lange levensuur zwenkt Aandrijving voor Spin Opgezet Platform
Het hydraulische Wormtoestel zwenkt Aandrijvingsbeschrijving
De zwenkende aandrijving of de zwenkende ring kan als versnellingsbak worden behandeld omdat de kerncomponenten het zwenken het dragen en wormschacht zijn. Het bestaat ook uit hulpcomponenten zoals verbindingen, huisvesting, en motor. De motor is gewoonlijk planetarische het toestelmotor van gelijkstroom, AC toestelmotor of hydraulische motor. De hydraulische motor wordt hoofdzakelijk gebruikt in de bouwmachines als systeem van de machtsaandrijving. De zwenkende versnellingsbak kan de as en radiale krachten gemakkelijk weerstaan.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Eigenschappen
De zwenkende aandrijvingsversnellingsbak heeft omgekeerd zelfsluitend kenmerk dat zeer de stabiliteit van de systeem en verhogingsveiligheidsfactor verbetert. Vergeleken bij de traditionele schommelingsproducten, is de zwenkende aandrijvingsversnellingsbak gemakkelijk te installeren, gemakkelijk te handhaven, en bespaart aanzienlijke installatieplaats. De zwenkende aandrijvingsversnellingsbak keurt de technologie van de zandloperworm die goed meer tandcontact, dus hogere torsie verstrekt. Het zwenkende toestel en het toevoerkanaal geven verwerkingstechnologie vaste vorm om het zwenkende het gebiedsleven van de aandrijving te verhogen. De zwenkende aandrijvingsversnellingsbak is volledig ingesloten die de aandrijving tegen diverse milieuvoorwaarden zoals stof, water, zand enz. kon beschermen.
Toepassingen
Spin-opgezette platformtoepassing
Spin-type high-rise de auto is hoofdzakelijk in het niet gemarkeerde wieltype, niet gemarkeerde rubberspoortype twee het lopen methodes.
Het typische structuurontwerp:
1 voertuig Op grote hoogte van het het ontwerpwerk van het beenmechanisme heeft verschillende types van benen, op niveau en verzekert de stabiliteit van de gehele rol van het voertuigwerk, sterk en betrouwbaar vereisen, gemakkelijk te werken.
2 van het de bepalingswerk van de beenspanwijdte het voertuigbenen Op grote hoogte zijn over het algemeen afwisselend plaatsen, en uitbreiden zich aangewezen tot beide kanten, het punt verticale richting van de beensteun van de positieselectie te zijn, is zijn principe dat het werkende platform in de kaliberbepalingslading en de het meest (grote) werkende waaier, de stabiliteit van het voertuig om aan de vereisten te voldoen.
