Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SE14" |
|---|---|---|---|
| Toestelverhouding: | 85:1 | Nominaal vermogentorsie: | 6550 NM |
| Het houden van torsie: | 68000 NM | Het overhellen Torsie: | 54200 NM |
| Aslading: | kN 680 | Radiale belasting: | kN 230 |
| Markeren: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

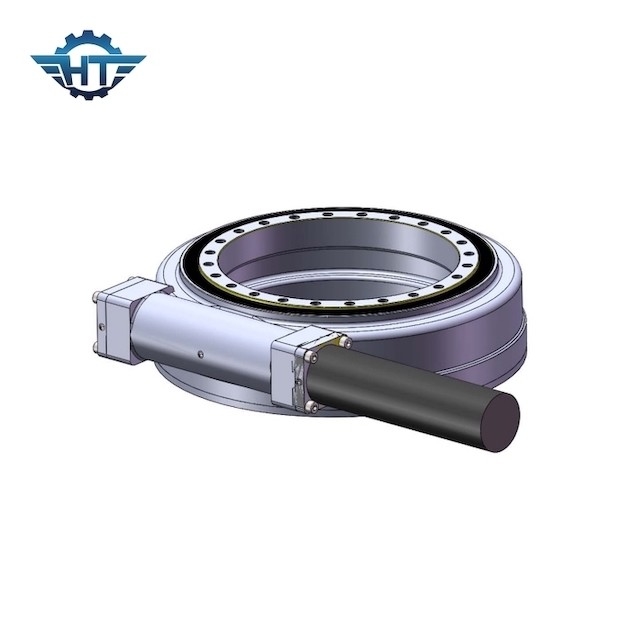

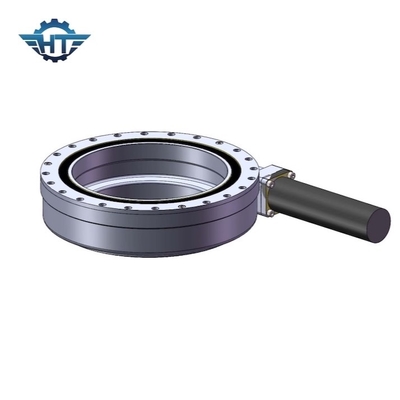

De hoge Hydraulische Lading zwenkt Aandrijving voor Gemotoriseerde Modulaire Vervoerder
Hydraulisch zwenk Aandrijvingsbeschrijving
Gemotoriseerde hydraulische flatbed toepassing
SPMT is kort voor Gemotoriseerde modulaire vervoerder en is genoemd geworden gemotoriseerde die modulevervoerder, ook als gemotoriseerde hydraulische flatbed wordt bekend. Hoofdzakelijk gebruikt in zwaar, groot, hoog, speciaal structuurvervoer, zijn zijn voordelen hoofdzakelijk flexibele, gemakkelijke lading en het leegmaken, volgens het volume en het gewicht van de drager, reeks parallelle vrije combinatie, het maximumvervoerverslag van meer dan 15.000 ton. SPMT wordt wijd gebruikt op materiaal productie, aardolie, chemische, zeeolie, brugbouw en andere gebieden.
„Dwars-auto“ voor plotseling. Speciale die machines in containerterminals of op een yard worden gebruikt. Het kan voor container horizontale behandeling, evenals als code van de yardyard, en als een verscheidenheid van voertuigen voor vervanging worden gebruikt, is multifunctionele machines. Wanneer horizontaal het vervoeren, is de snelheid over het algemeen 23 km/h; Tot 32 km. Het wordt gekenmerkt door goede mobiliteit en kleine schommelingsstraal van het voertuig; Er zijn enig, dubbel, drie en vier-rij dwars-vervoer met hoopcapaciteit. De illustratie toont aan dat single-layer dwars-vervoervoertuigen hoofdzakelijk voor horizontale behandeling, kunnen geen gestapelde containers zijn, maar kunnen op de chassisauto worden gebruikt worden vervangen of de spoorwegvoertuigen, zijn stabiliteit is beter, kan de snelheid worden verbeterd.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Eigenschappen
1. Tandtype: Spiraalvormige tand
2. Dragende lading: lichte lading
3. Aandrijvingstype: Motoraandrijving
4. Module: 5/3.75
5. Aantal wormschachten: 1
6. Toestelverhouding: 85: 1
7. Efficiency: 40%
8. Zelfsluitende toestellen: JA
9 gewicht: 63 kg
